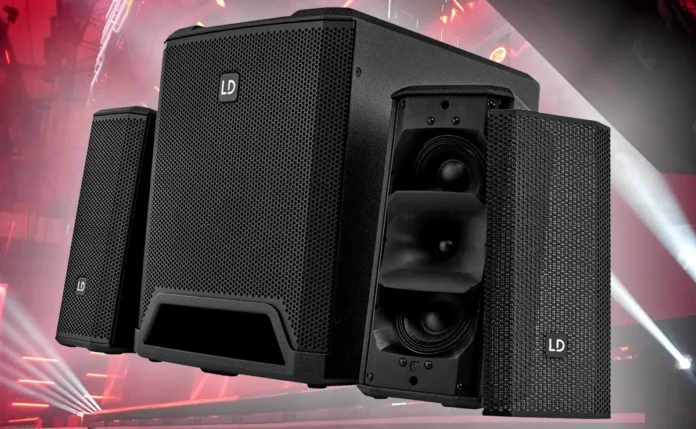

Komplettes System mit geöffneter Satellitenbox © LD Systems, Andy C.
Oft läuft der professionelle Integrationseinsatz von Audiosystemen in kleineren Installationen weitgehend unbeachtet unter dem Radar. Wie auch beim LD Systems – DAVE 10 G4X . Wer einen multifunktional nutzbaren Veranstaltungsraum plant oder bereits nutzt, kennt die Herausforderung: Die Anforderungen an die Beschallung können stark variieren. Mal steht bei einer Konferenz die optimale Sprachverständlichkeit im Vordergrund, ein anderes Mal sind es Multimedia-Präsentationen oder Filmvorführungen. An anderen Tagen sind es Bands oder DeeJays für die das System im Liveeinsatz ausgelegt sein soll …
Gerade die kleineren Installationen stellen einen beachtlichen Wirtschaftsfaktor dar,
da sie täglich in großer Zahl realisiert werden,
jedoch ohne dabei sonderliche Aufmerksamkeit zu erregen.
Audiointegration

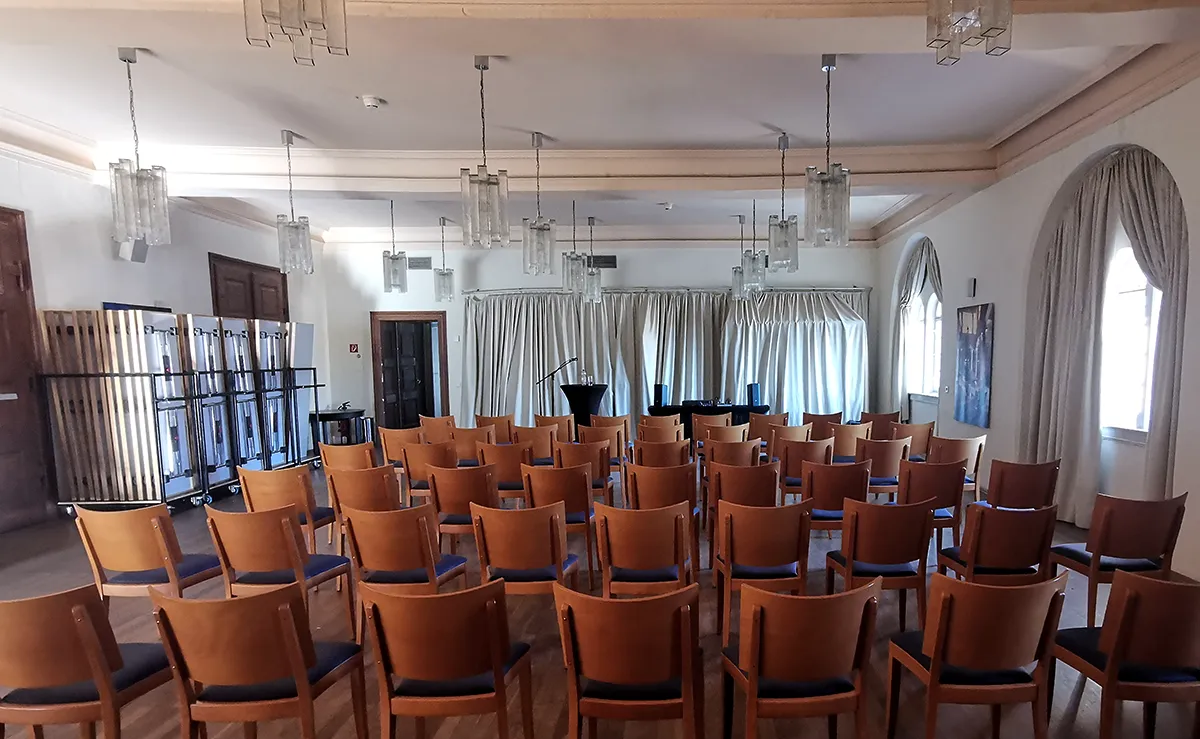

Genau vor dieser Herausforderung standen wir in der Fruchthalle Kaiserslautern. Der sogenannte „Rote Saal“ in der Fruchthalle sollte in einen multifunktional nutzbaren Raum mit dem eingangs angesprochenen Nutzungsprofil umgestaltet werden. Daher suchten wir nach einem geeigneten Lautsprechersystem.
Schon auf den ersten Blick eignet sich das LD Systems DAVE 10 G4X hervorragend für diesen Anwendungsmix. In diesem Bericht wollen wir einen detaillierten Blick auf die technischen und praktischen Vorzüge dieser kompakten PA-Anlage werfen. Wir wollen euch zeigen, warum sie sich optimal für fest installierte Lösungen eignet – in variabel nutzbaren Räumen mit einer Kapazität von bis zu ca. 100 Personen.
Doch damit ist noch lange nicht Schluss mit den verschiedenen Anwendungsszenarien. In einem späteren Artikel gibt es noch Tipps für den Einsatz daheim, in Clubs und Bars, im Studio und für Präsentatoren und Musiker.
In diesem Artikel findet ihr auch ein kleines Video, das euch zeigt, was wir montiert haben und wie das LD Systems Dave 10 G4X performt.
Unsere Entscheidungskriterien für die Festinstallation
-
Betriebssicherheit – Ganz klar – steht an natürlich an erster Stelle …
-
Sound, Abdeckungsbereich und Pegelpotential orientiert sich passend zum Raum in allen 5 Anwendungsbereichen.
-
Flexibilität und einfache Bedienbarkeit: Auch ungeübte Nutzer sollen die Anlage bedienen können.
-
Größe und Optik spielt in diesem multifunktional genutzten Raum eine wichtige Rolle.
-
Last but not least der Preis: Das DAVE-System ist ein Qualitätsprodukt und kostet etwa 800,- € für die 2 Satelliten und den Subwoofer. Das ist mehr als fair, wie ich finde.
Ich kenne die Dave Systeme von LD Systems, einer Marke des deutschen Anbieters Adam Hall, seit vielen Jahren und war bisher immer sehr zufrieden mit der gebotenen Leistung. Die aktuelle Dave G4X Reihe bietet einige Features, die mir schon beim Test des größeren Dave 15 G4X gut gefallen haben. Und so war es kein großer Schritt zu meiner Entscheidung, das kleinste Modell der Reihe, den Dave 10 G4X zu wählen.
1 Übersicht: Was zeichnet das DAVE 10 G4X aus?
LD Systems DAVE 10 G4X ist eine kompakte, aktive Beschallungsanlage, die aus einem 10-Zoll-Subwoofer mit eingebauter Verstärker- und Mixerelektronik und zwei Satelliten mit jeweils doppelt bestückten 4-Zoll-Lautsprechern plus einer 1-Zoll Hochtonkalotte mit vorgesetztem Horn für ein definiertes Abstrahlverhalten von 100° x 60° [H x V] besteht.
Mit einer Peak-Leistung von 680 Watt bietet die Anlage genug Leistungsreserven, um in unterschiedlichsten Anwendungsszenarien sauberen und druckvollen Sound über 110 dB-SPL zu liefern. Das ist schon eine Menge Pegel für dieses Format. Dabei erfolgt die aktive Frequenzaufteilung zwischen Subwoofer und Satelliten bereits ab 110 Hz. Da sorgt dafür, dass z.B. bei Sprache die tieferen Frequenzanteile nicht laufend zwischen Sub und Topteilen hin und herspringen.
Zugleich bleibt die Anlage ausreichend kompakt und transportabel, sodass sie nicht nur mobil, sondern auch stationär betrieben werden kann. Genau das macht sie für Mehrzweckräume attraktiv, in denen die Lautsprecher zwar überwiegend fest installiert bleiben, bei Bedarf jedoch flexibel neu positioniert werden können. In diesem Fall würde man statt der Satelliten Wandhalter dann Stative mit entsprechender Aufnahme oder einem Adapter auf 35mm Stativflansch nutzen.

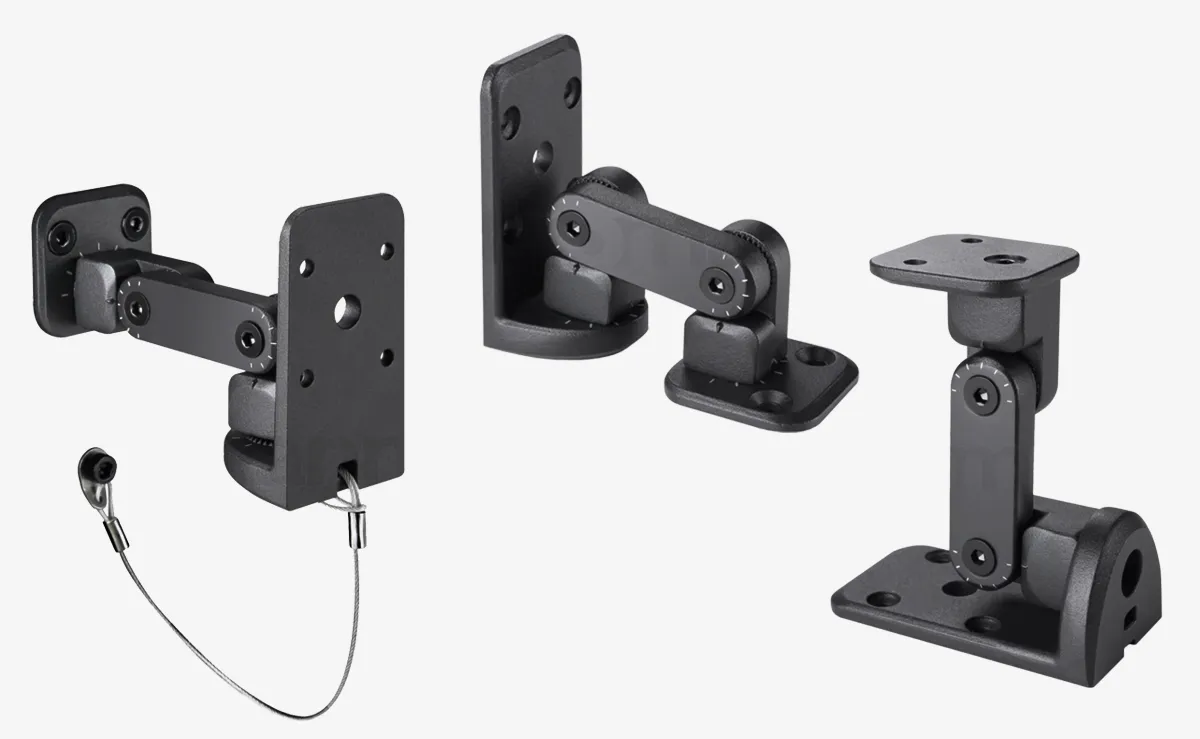

Bei uns wurde das System jedoch nur für ein paar Testläufe bewegt. Mittlerweile sind die beiden Topteile über die hinteren Montageschrauben fest an der Wand verschraubt. Der schwenk- und neigbare Wandhalter ermöglicht dabei eine präzise Ausrichtung.
Mit ihrem robusten Polyurea-beschichteten Gehäuse ist die Anlage außerdem ausgesprochen widerstandsfähig gegenüber Kratzern und Stößen. Wer seinen Veranstaltungsraum täglich oder mehrmals wöchentlich nutzt – sei es für Proben, Vorträge oder Partys – kann sich darauf verlassen, dass die Lautsprecher und der Subwoofer dauerhaft in gutem Zustand bleiben. Darüber hinaus stehen umfangreiche Befestigungs- und Zubehörlösungen zur Verfügung, die einen sicheren und zugleich formschönen Einbau ermöglichen. Diese werden wir in einem 2. Artikel vorstellen.
2 Leistung und Klang des LD Systems DAVE 10 G4X
2.1 Differenziertes Klangspektrum

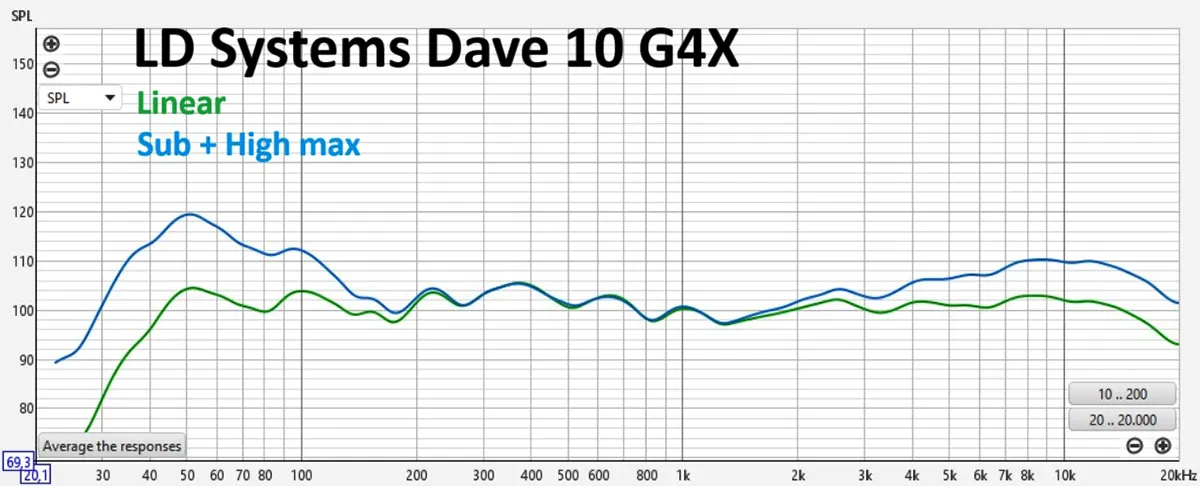

Ein zentrales Kriterium bei der Wahl einer PA-Anlage ist stets der Klang. Das DAVE 10 G4X System punktet durch einen sehr ausgewogenen Frequenzgang, der bereits bei kleinen bis mittleren Lautstärken eine ausgezeichnete Sprachverständlichkeit garantiert. Höhen und Mitten sind gut ausgeprägt und transparent, damit Sprache, Präsentationen, Filmton und Musik aller Genres mit guter Durchzeichnung wiedergegeben werden.
Der 10-Zoll-Subwoofer liefert außerdem ausreichend Bassfundament, um bei Partys oder Live-Sets einen angenehmen Druck zu erzeugen, ohne dabei aufdringlich zu wirken. Das Abstrahlverhalten von 100 x 60° passt perfekt zu unserem Raum, so dass der Saal im Hörbereich überall akustisch gut ausgeleuchtet ist. Die Gesamtabstimmung des Systems ist auch dank des Einsatzes von FIR Filtertechnik besonders gelungen. FIR Filter erlaubt eine besonders präzise Wiedergabe in Verbindung mit den hier verwendeten modernen, rauschfreien Class-D Verstärkern.
2.2 Pegel mit Reserven
Bei der Beschallung des Raumes, in dem bis zu 100 Personen Platz finden, müssen die Lautsprecher ausreichend Reserven bereithalten – insbesondere, wenn es einmal etwas lauter wird, etwa bei Live-Musik. Auch hier macht das DAVE 10 G4X eine gute Figur: Mit seinen 680 /340 Watt (Peak / RMS) und einem gut abgestimmten Zusammenspiel der Satelliten und des Subwoofers lassen sich nicht nur moderate, sondern durchaus relativ kräftige Pegel fahren.
Für Anwender, die gelegentlich Club-ähnlichen Bassdruck benötigen oder der zu beschallende Raum größer ist, ist eventuell ein größeres Modell wie das DAVE 12 G4X oder DAVE 15 G4X interessant. Doch für den üblichen Einsatz sowohl für Konferenzen, aber auch Veranstaltungen mit kleinerem Live-Programm ist das 10-Zoll-Modell eine perfekte Mischung aus Klangqualität, Lautstärkereserven und Kompaktheit – Volle Punktzahl!
3 Konzeptionelle Vorteile für Mehrzweckräume
3.1 Unterschiedliche Nutzungsarten

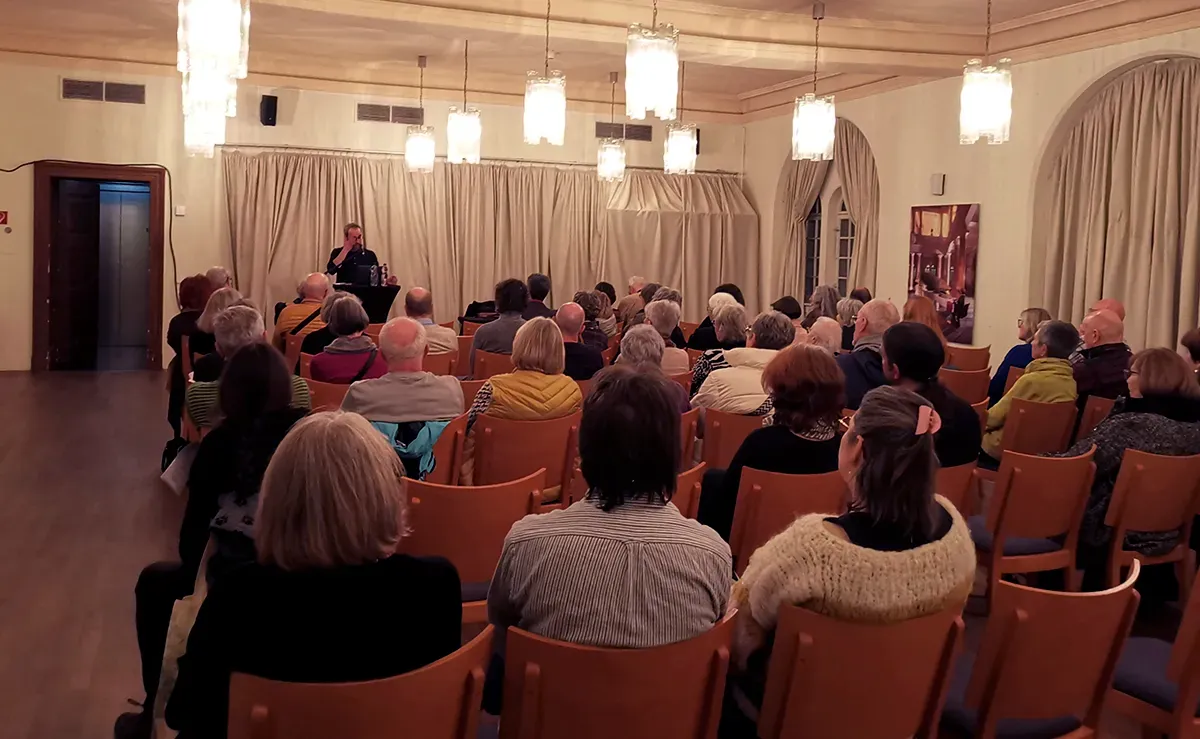

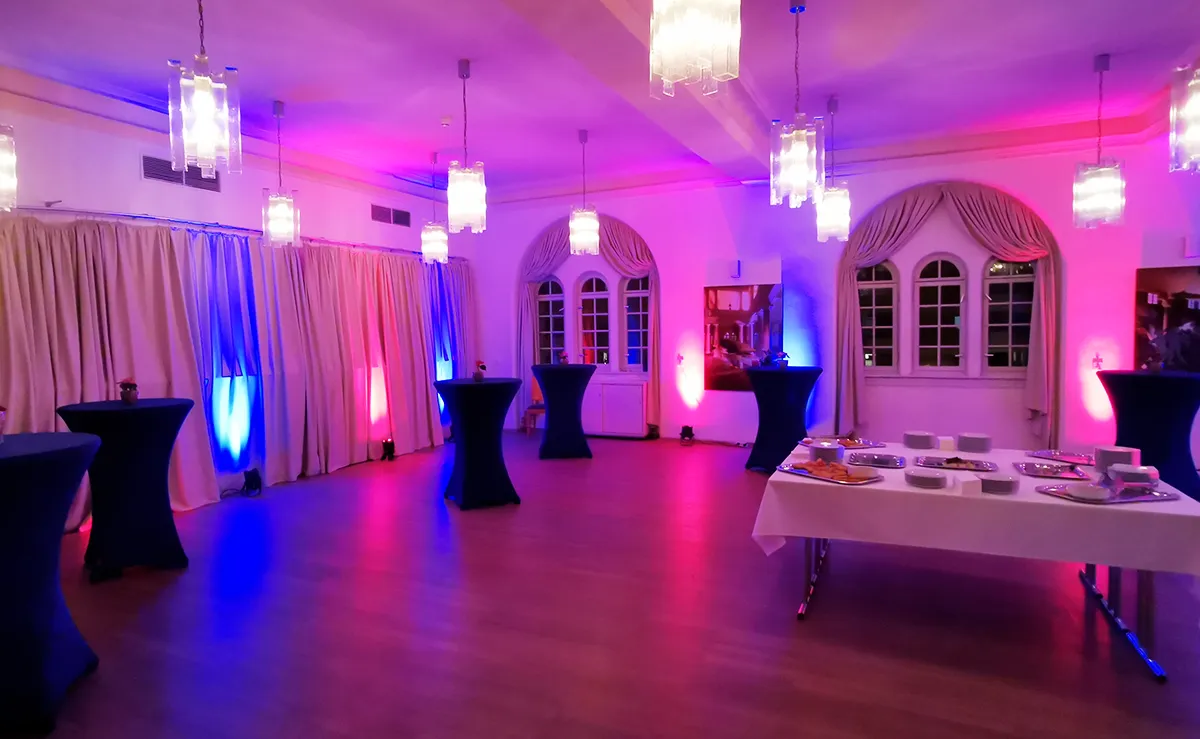

Einer der wesentlichen Vorteile dieses Systems liegt in seiner Vielseitigkeit. Räume, in denen ebenso Tagungen und Konferenzen wie auch Feiern oder Live-Auftritte stattfinden, benötigen eine Anlage, die schnell auf verschiedene Situationen angepasst werden kann. Das DAVE 10 G4X punktet durch mehrere Aspekte:
-
Hohe Sprachverständlichkeit: Vorträge, Diskussionen oder Seminare profitieren von einem klaren Mittel- und Hochtonbereich, sodass Stimmen gut verständlich sind.
-
Musikalische Ausgeglichenheit: Für Musik aller Art – von Hintergrundbeschallung bis zu Band-Auftritten im kleinen Rahmen – liefert das System einen vollen Klang ohne Abstriche. So können auch akustische Instrumente authentisch übertragen werden.
-
Multimedia-Einsatz: Bei Filmvorführungen oder Produktpräsentationen mit Videoinhalten profitiert man von einem weitreichenden Frequenzspektrum, das auch Effekte im Bassbereich sauber abbildet.
3.2 Flexibilität bei Aufstellung und Integration
In einem variablen Raum wird mitunter auch öfter umgebaut: Tische und Stühle werden neu angeordnet, eine Bühne entsteht temporär oder verschwindet wieder. Für das Beschallungssystem bedeutet das, dass es entweder fest verbaut, aber flexibel ansteuerbar sein muss, oder sich rasch umpositionieren lässt. Dank der kompakten Bauweise und der Möglichkeit, die Satelliten wahlweise an Wänden zu montieren oder auf Stativen oder Distanzstangen zu platzieren, ist Dave 10 G4X hier sehr flexibel.

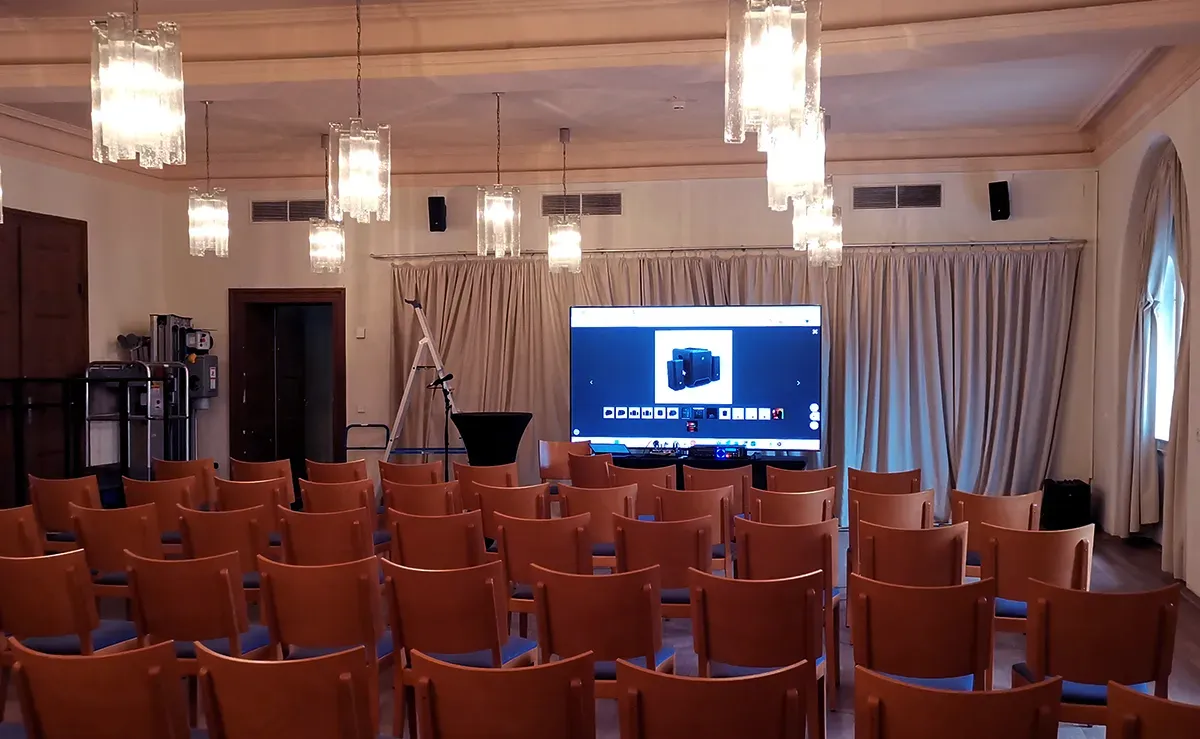

So lassen sich die beiden Satelliten beispielsweise elegant an Wänden oder auf Traversen anbringen, während der Subwoofer in einer Raumecke oder im Fall von Selbstbedienung unter oder neben dem Rednerpult oder Operatorenplatz verschwindet. Im Falle einer temporären Band-Bühne kann der Sub schnell an anderer Stelle aufgestellt werden, um die Bassabdeckung optimal zu gestalten.

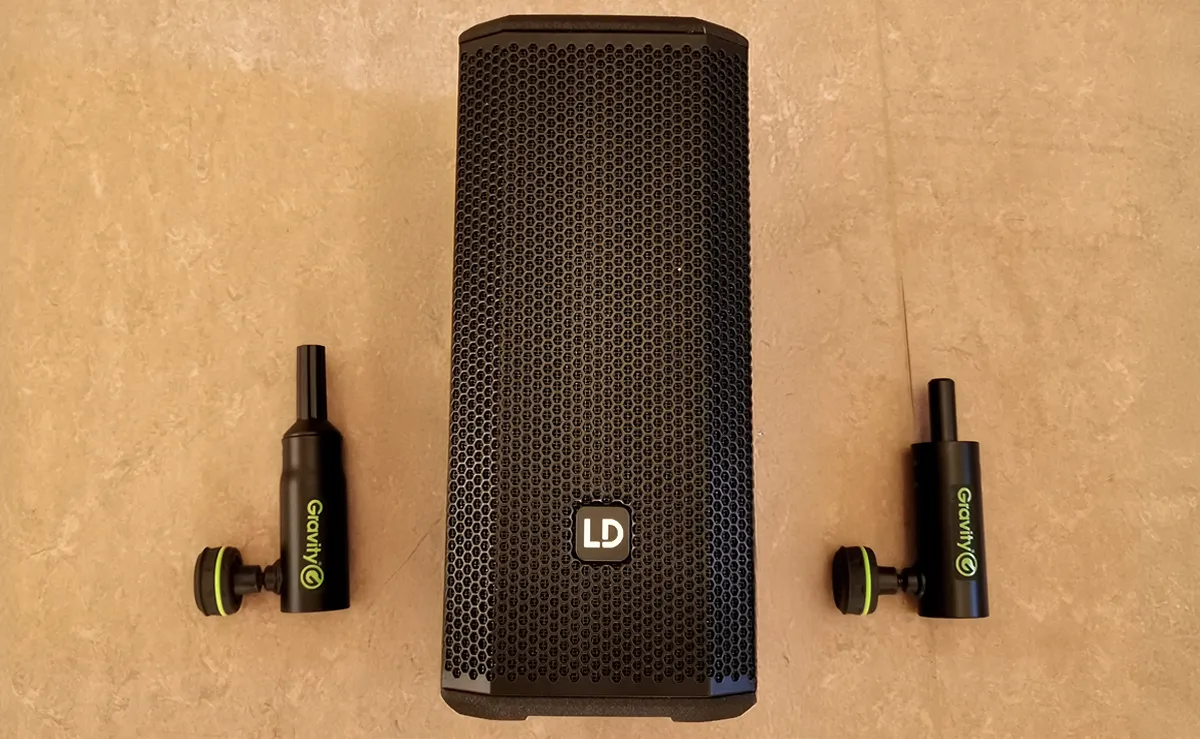

Da die Lautsprecher sowohl über Wandhalterungen als auch über Pole-Mounts und T-Stands befestigt werden können, bleibt immer genügend Spielraum für akustische Anpassungen oder sogar einen schnellen Umzug, wie er in Konferenzhotels vorkommen kann. In unserem Fall ist der Bass mit seiner integrierten Mischpulteinheit jedoch fest in der Raumecke positioniert.
4 Technische Merkmale im Detail
4.1 Integrierter 6-Kanal-Mixer

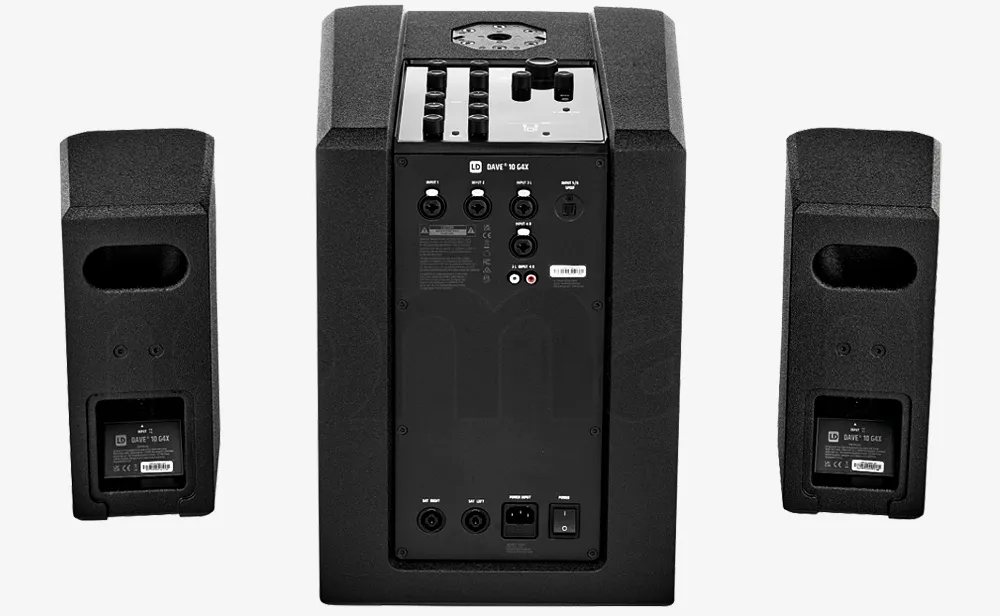

Das DAVE 10 G4X System verfügt über einen eingebauten 6-Kanal-Mixer, der die Basis für vielfältige Anwendungsfälle legt. Hier können Nutzer unter anderem folgende Quellen und Signale abmischen:
-
Kanäle 1 + 2: Mikrofoneingänge mit XLR/Klinke-Kombo-Buchsen. Ideal für Reden, Live-Gesang oder akustische Instrumente. Dank Hi-Z-Schaltung auch für E-Gitarre oder Bass geeignet.
-
Kanäle 3 + 4: Stereo-Line-Eingänge für Keyboards, Laptops, MP3-Player oder sonstige Zuspielgeräte.
-
Bluetooth-Audio: Kabelloses Streamen von Musik etwa vom Smartphone oder Tablet.
Insgesamt ergibt sich damit eine ausreichende Flexibilität, die es erlaubt, das System entweder als alleinige Zentrale für kleinere Veranstaltungen zu nutzen oder es in komplexere Beschallungskonzepte zu integrieren. Der Mixer ist intuitiv aufgebaut, damit auch Laien schnell zu einem guten Ergebnis kommen.
4.2 Unsere Arbeitsweise in der Praxis
In unserem Fall arbeiten wir hybrid. Soll heißen, unsere Mitarbeiter schließen bei kleinen Anlässen direkt ein Mikrofon oder eine Signalquelle an Kanal 1 oder 2 an und nutzen den Bluetooth Eingang.
Für Konferenzen und komplexere betreute Events haben wir ein 8-kanaliges Behringer FLOW 8 vorgeschaltet und nutzen dessen Processing und die erweiterte Kanalanzahl. Zudem haben wir ein Atem Mini-Pro, sobald Videoumschaltungen oder Streaming Thema sind. So haben wir eine kleine flexible AV-Zentrale und können bei Bedarf eine Konferenz aufnehmen oder auch streamen. Bei besagten kleineren Musikveranstaltungen bieten wir der Band grundsätzlich das Flow 8 in Verbindung mit dem Dave 10 G4X System für ihre vorgemischte Stereosumme an.
Unsere ergänzenden Produktempfehlungen:
Das folgende Video beschreibt anschaulich unsere Installation des Lautsprechersystems Dave 10 G4X sowie die Darstellung der Funktionen:
4.3 Bluetooth-Konnektivität
Das integrierte Bluetooth-Modul (A2DP-Standard, Version 5.0) ermöglicht eine stabile, hochqualitative Audioübertragung von mobilen Endgeräten. Dies bietet sich gerade in einem Raum an, der häufig für diverse Veranstaltungen genutzt wird: Ob es ein spontaner Hintergrundsong zur Auflockerung eines Workshops oder ähnliches sein soll, oder eine Playlist während einer Produktpräsentation – mit der kabellosen Option lassen sich Inhalte schnell abspielen, ohne zusätzliche Kabel quer durch den Raum legen zu müssen.
4.4 Preset-Modi
Das DAVE 10 G4X bietet verschiedene 2 Preset-Modi, die dem Nutzer helfen, das System optimal an die räumlichen Gegebenheiten und die gewählte Aufstellungsart anzupassen. Beispielsweise lässt sich ein Modus auswählen, bei dem zwei Satelliten dicht beieinander in gleicher Ausrichtung auf einem
T-Ständer über dem Subwoofer positioniert sind. Dieser „Cluster“-Ansatz verhindert Interferenzen, wenn man die beiden Tops sehr eng aufstellt. Im Normalfall wird man den klassischen Stereo-Modus nutzen, wenn die Lautsprecher weiter auseinander und auf das Publikum ausgerichtet sind.
4.5 Robuste und transportable Bauweise
Als echtes „Arbeitstier“ im Veranstaltungsbereich ist das LD Systems DAVE 10 G4X auf Langlebigkeit ausgelegt. Die Polyurethanbeschichtung macht die Gehäuseoberfläche außerdem sehr robust – Kratzer und Stoßschäden werden minimiert. Auch wenn wir das System überwiegend als Festinstallation nutzen, verleiht diese Materialwahl Sicherheit bei Umbauten, Transporten oder auch gelegentlichem Verleih.
Das Gewicht der Komponenten bleibt dabei in einem Rahmen, der noch gut zu handhaben ist. Denn das gesamte System ist im Bedarfsfall schnell an eine andere Stelle im Raum oder in einem Nebenraum untergebracht.
Hier findet ihr das LD Systems DAVE 10 G4X bei Thomann:
Und hier gibt es noch das LD Systems DAVE 12 G4X und das LD Systems DAVE 15 G4X bei Thomann:
Schlußgedanken
Wir sind hoch zufrieden mit der Performance unserer neuen Festinstallation. Optisch unaufdringlich, ist die Anlage akustisch eine echte Aufwertung für unsere Arbeit im „Roten Saal“ der Fruchthalle in Kaiserslautern.
Vorausschau: Zum LD System Dave 10 G4X werden wir euch in einem späteren Beitrag noch einige weitere Einsatzideen und Tipps geben, denn das kompakte System eröffnet interessante Möglichkeiten, an die man nicht sofort denkt …
